Блок дозирования реагента шкафного типа в Петропавловске

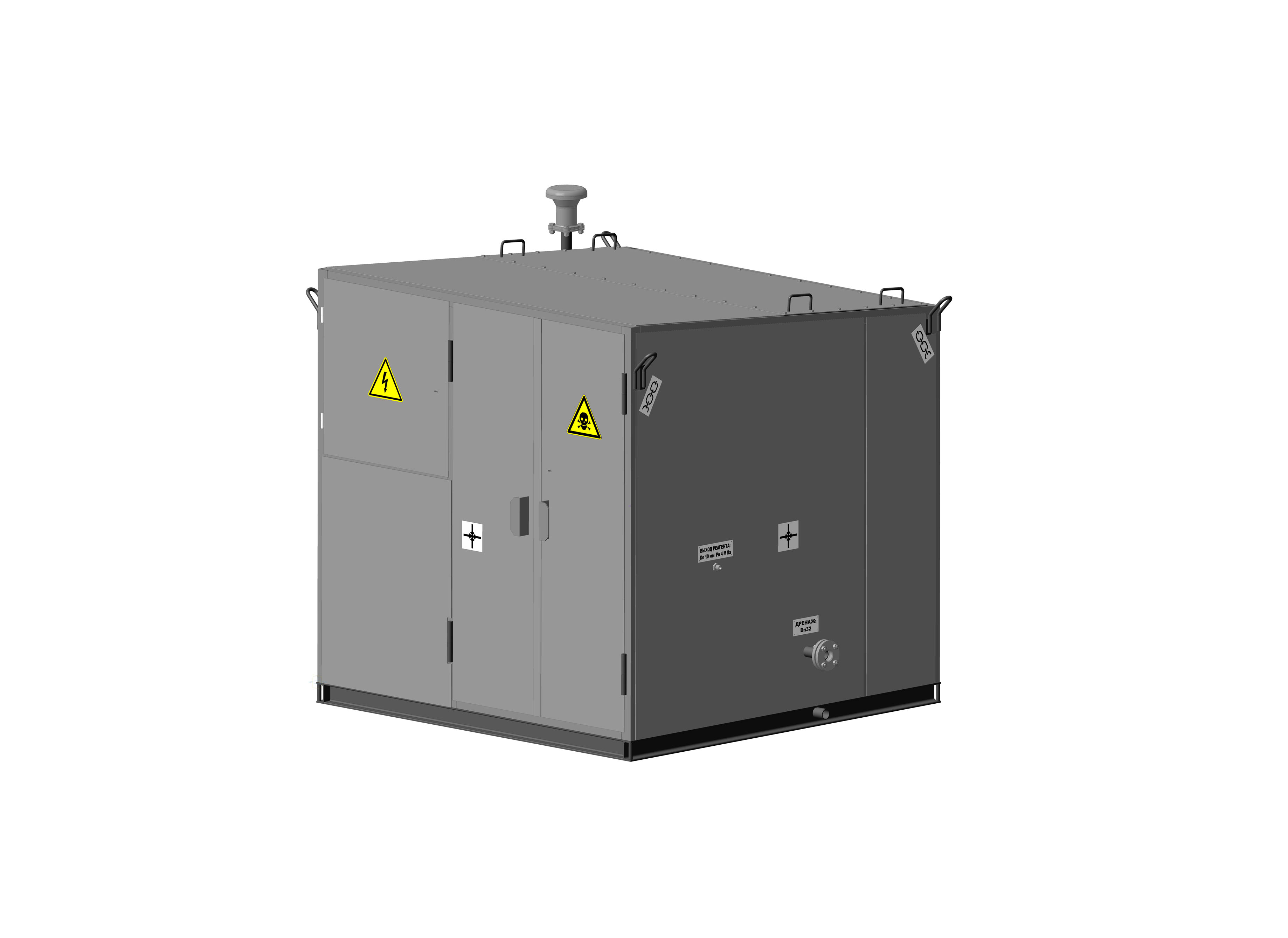

Блок дозирования реагента шкафного типа
Блок дозирования реагента шкафного типа
Блок дозирования реагента шкафного типа предназначен для регулируемой подачи реагента в затрубное пространство нефтегазодобывающих скважин, а также в трубопроводы сбора нефти.
| № п/п | Параметр | Значение |
| 1 | Рабочая среда | Деэмульгаторы |
| 2 | Кинематическая вязкость дозируемой среды, м2/с | 8-10 |
| 3 | Температура дозируемой среды, °С | от -40 до +40 |
| 4 | Максимальная плотность дозируемой среды, кг/дм3 | 0,85±0,10 |
| 5 | Режим работы | Непрерывный, без постоянного присутствия персонала |
| 6 | Тип дозирующего насоса | Плунжерный |
| 7 |
Количество дозирующих насосов: - рабочих - резервных |
1 1 |
| 8 | Диапазон регулирования производительности насоса-дозатора, л/ч | 4 – 16 |
| 9 | Максимальная подача насоса-дозатора, л/ч | 16 |
| 10 | Максимальное давление насоса-дозатора, МПа | 6,3 |
| 11 | Количество выходных линий дозирования | 1 |
| 12 |
Условный проход трубопровода, мм: - нагнетательного - дренажного |
10 32 |
| 13 |
Технологический бак: - количество - объем, м3 |
1 0,4 |
| 14 |
Насос шестеренный (закачка и перемешивание) НМШ 5-25-4/4Б |
1 |
| 15 |
Питающее напряжение трехфазное переменное 50 Гц, В |
380 |
| 16 |
Мощность двигателя насоса дозатора, кВт |
0,25 |
| 17 |
Потребляемая мощность изделия, кВт не более |
3 |
| 18 |
Обогрев емкости / контроль температуры в емкости |
нет / нет |
| 19 |
Контроль минимального и максимального уровня реагента в емкости |
Да (датчик уровня) |
| 20 |
Контроль максимального и минимального давления на выходе насоса-дозатора |
Да (Манометр электроконтактный) |
| 21 |
Контроль и учет расхода вводимого реагента |
Нет |
| 22 |
Мониторинг загазованности помещения |
Нет |
| 23 |
Дистанционное управление процессами и вывод информации |
Нет |
| 24 |
Контроль несанкционированного доступа в блок |
Нет |
| 25 |
Класс взрывоопасной зоны согласно ПУЭ: - технологический отсек |
невзрыво- и непожароопасная |
| 26 |
Климатическое исполнение по ГОСТ 15150-69 |
У1 |
| 27 |
Габариты, мм: - длина - ширина - высота |
1700 1700 1820 |
| 28 |
Масса изделия без реагента, кг не более |
1000 |
| 29 |
Показатели надежности изделия: - средняя наработка на отказ не менее, часов - установленный ресурс до капитального ремонта не менее, тыс. часов - срок службы, лет |
3350 20 10 |
| 30 |
Показатели надежности покупных комплектующих |
Согласно их эксплуатационной документации |
