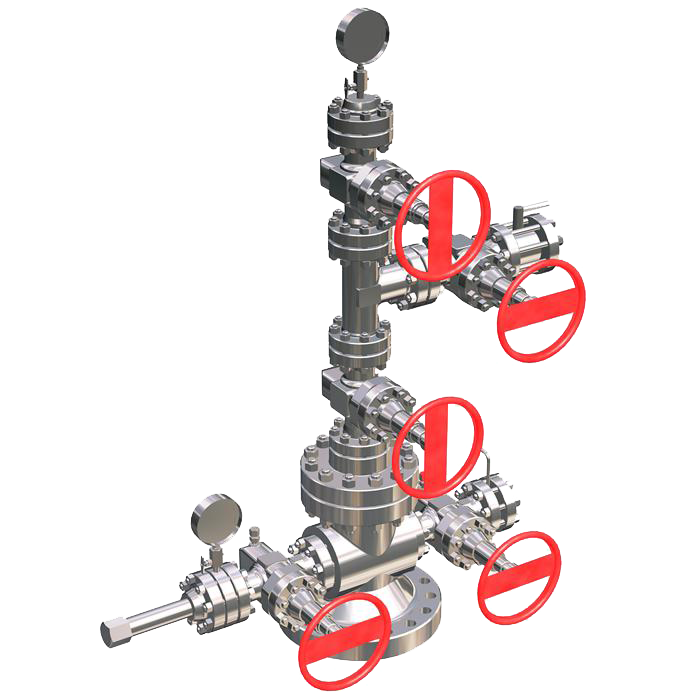

Арматура фонтанная 14/25/35 МПа
.png)
Арматура фонтанная предназначена для оборудования устья нефтяных и газовых скважин.
Рабочая среда - природный газ, вода, пар, нефть, нефтепродукты, жидкие среды, нейтральные к материалам деталей, соприкасающихся со средой.
Производится по СТ 1896-е-1948-01-ТОО-20-05-2018.
Климатическое исполнение - У1, XЛ1, УХЛ1 по ГОСТ 15150-69. Арматура фонтанная предназначена для эксплуатации на открытом воздухе в следующих макроклиматических районах с категорией размещения 1 по ГОСТ 15150: с умеренным климатом - исполнение У(N); с холодным климатом - исполнение XЛ(F); с умеренным и холодным климатом - исполнение УХЛ(NF).
Климатическое исполнение |
Температура воздуха, °С |
|
верхнее значение |
нижнее значение |
|
У(N) |
плюс 45 |
минус 40 |
ХЛ(F)/УХЛ(NF) |
плюс 40 |
минус 60 |
Технические данные
Условное давление, МПа(кгс/см2) |
14(140) |
21(210) |
35(350) |
Условный проход ствола, мм |
65, 80 |
||
Условный проход боковых отводов, мм |
50,65 |
||
Тип запорного устройства |
задвижка шиберная/задвижка дисковая |
||
Тип соединения в арматуре |
ГОСТ 28919-91 |
||
Количество подвешиваемых колонн |
1 |
||
Способ подвешивания подъёмных колонн |
на резьбе переводника трубной головки (резьба НКТ ; НКТ В) ГОСТ 633-80 |
||
Типовые схемы по ГОСТ 13846-89 |
1; 2; 3; 4; 5; 6 |
Материал основных деталей
Наименование |
Марка материала |
Трубная головка |
Сталь 20ГЛ/Сталь 30ХМЛ |
Переводник трубной головки |
Сталь 40Х/Сталь 30ХМЛ |
Заглушка |
Сталь 40Х |
Тройник |
Сталь 30ХМЛ |
Фланец воротниковый |
Сталь 20Х |
