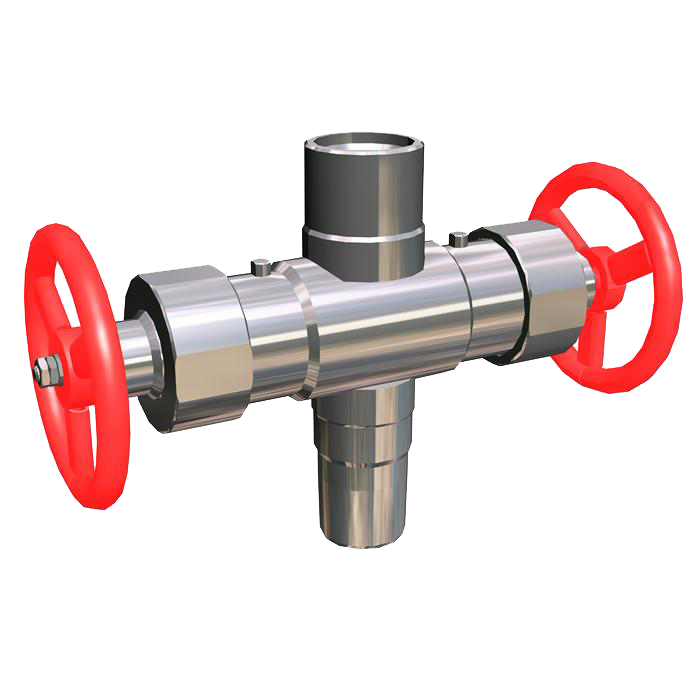

Превентор
Превентор предназначен для оперативного перекрытия и герметизации трубного канала устья скважины с полированным штоком штангового насоса, при замене сальников (в сальниковой камере СУСГ), проведении ремонтных работ или замене сальника устьевого с само устанавливающей головкой (СУСГ).
Производится по СТ 1896-е-1948-01-ТОО-20-15-2018.
Климатическое исполнение - У1, XЛ1, УХЛ1 по ГОСТ 15150-69. Превентор предназначен для эксплуатации на открытом воздухе в следующих макроклиматических районах с категорией размещения 1 по ГОСТ 15150: с умеренным климатом - исполнение У(N); с холодным климатом - исполнение XЛ(F); с умеренным и холодным климатом - исполнение УХЛ(NF).
Климатическое исполнение - У1, XЛ1, УХЛ1 по ГОСТ 15150-69.
Превентор предназначен для эксплуатации на открытом воздухе в следующих макроклиматических
районах с категорией размещения 1 по ГОСТ 15150: с умеренным климатом - исполнение У(N);
с холодным климатом - исполнение XЛ(F); с умеренным и холодным климатом - исполнение УХЛ(NF).
|
Климатическое исполнение |
Температура воздуха, °С |
|
|
верхнее значение |
нижнее значение |
|
|
У(N) |
плюс 45 |
минус 40 |
|
ХЛ(F)/УХЛ(NF) |
плюс 40 |
минус 60 |

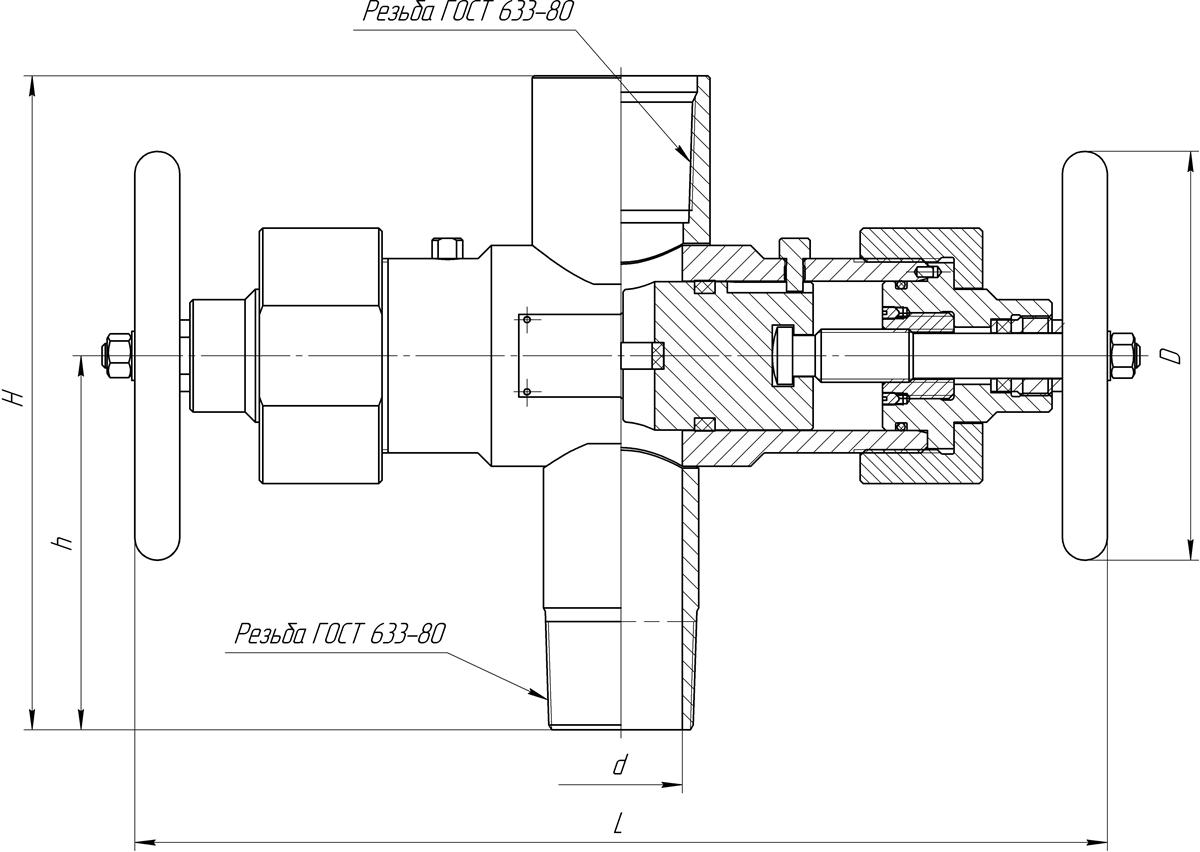

Технические характеристики
| Наименование | Значение |
|---|---|
| Проход условный, DN, мм. | 60 |
| Рабочее давление, PN, МПа. | 14, 21 |
| Диаметр полированного штока, мм | 32 (31) |
| Присоединительная резьба | НКТ 73, НКТВ 73 (наружная) |
| Присоединительная резьба верхней части | НКТ 73, НКТВ 73 (внутренняя) |
| Температура окружающей среды | От -60°C до +40°C. |
| Масса, кг | 27 |
По техническому заданию заказчика возможно иное исполнение габаритных и присоединительных размеров.

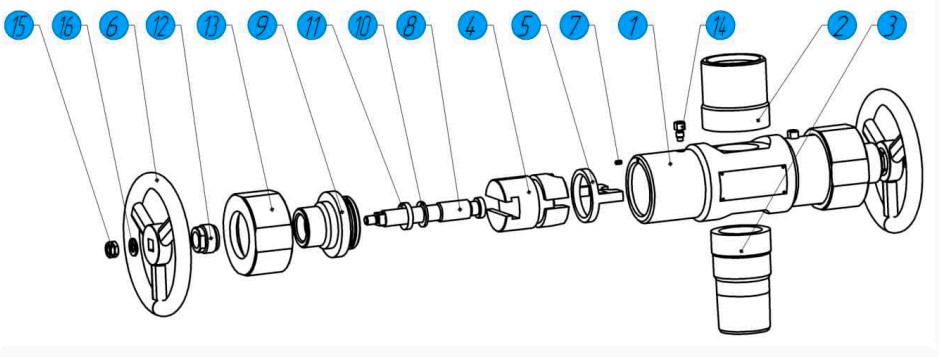

| № | Наименование | Материал | № | Наименование | Материал |
|---|---|---|---|---|---|
| 1 | Патрубок центральный | Сталь 20 | 9 | Втулка резьбовая | Сталь 40Х |
| 2 | Патрубок верхний | Сталь 20 | 10 | Шайба | Сталь 20 |
| 3 | Патрубок нижний | Сталь 20 | 11 | Прокладка | Смесь рез. В-14 |
| 4 | Букса | Сталь 40Х | 12 | Опора шпинделя | Сталь 40Х |
| 5 | Уплотнение плашки | Смесь рез. В-14 | 13 | Гайка накидная | Сталь 40Х |
| 6 | Маховик | Сталь 20 | 14 | Ограничитель | Сталь 40Х |
| 7 | Штифт | Сталь 20 | 15 | Гайка | Сталь 35 |
| 8 | Шпиндель | Сталь 20Х13 | 16 | Шайба | Сталь 20 |
