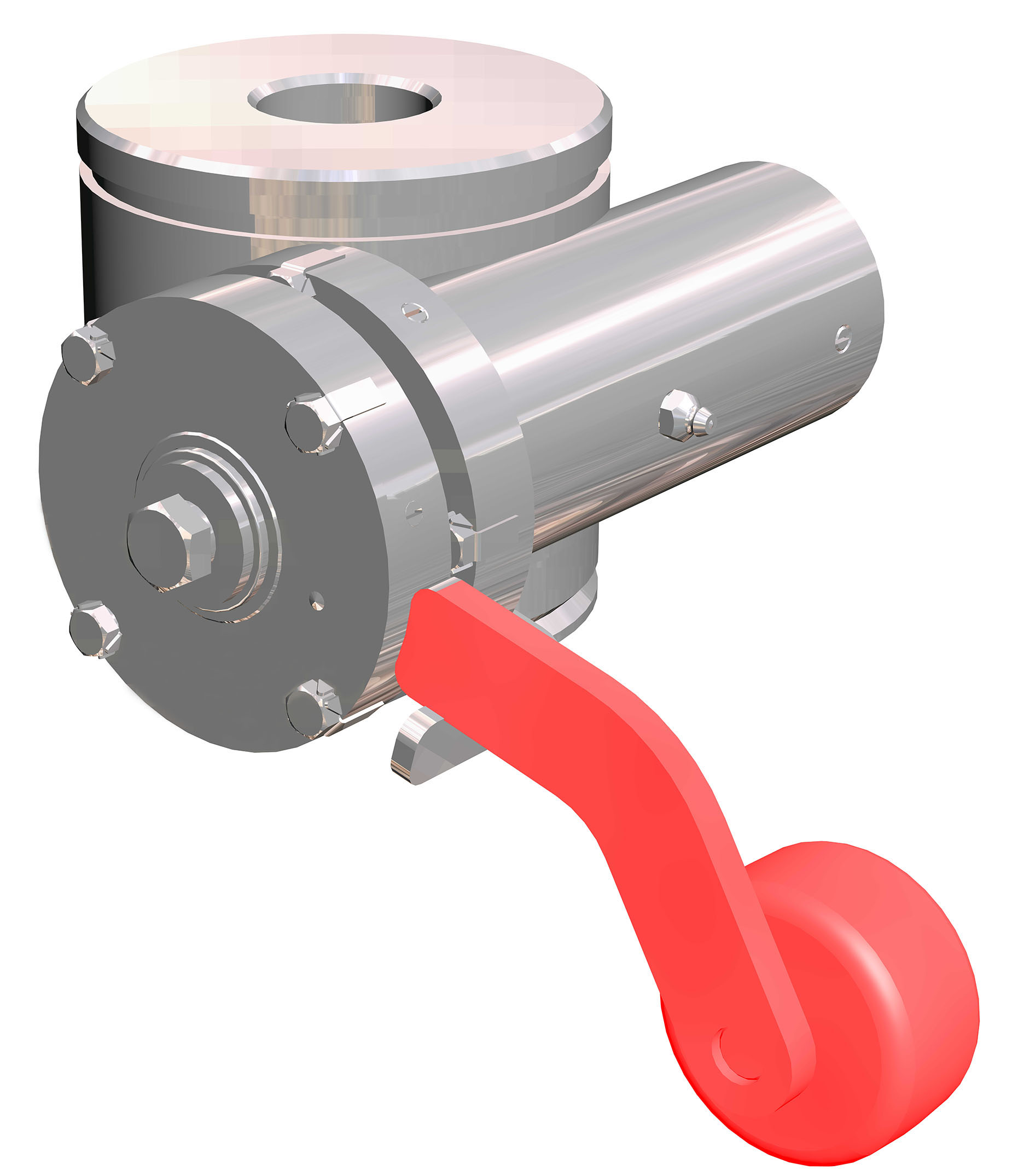

Штанговращатель
Штанговращатель предназначен для поворота штанговой колонны при добыче нефти скважинными штанговыми насосами
| Наименование | Значение |
|---|---|
| Диаметр отверстия под шток, мм | 38 |
| Допустимая статическая нагрузка, кгс | 18000 |
| Угол поворота за один двойной ход, градусов | 2,2 |
| Температура окружающей среды, °C | -45 до +40 |
| Масса, кг, не более | 15 |

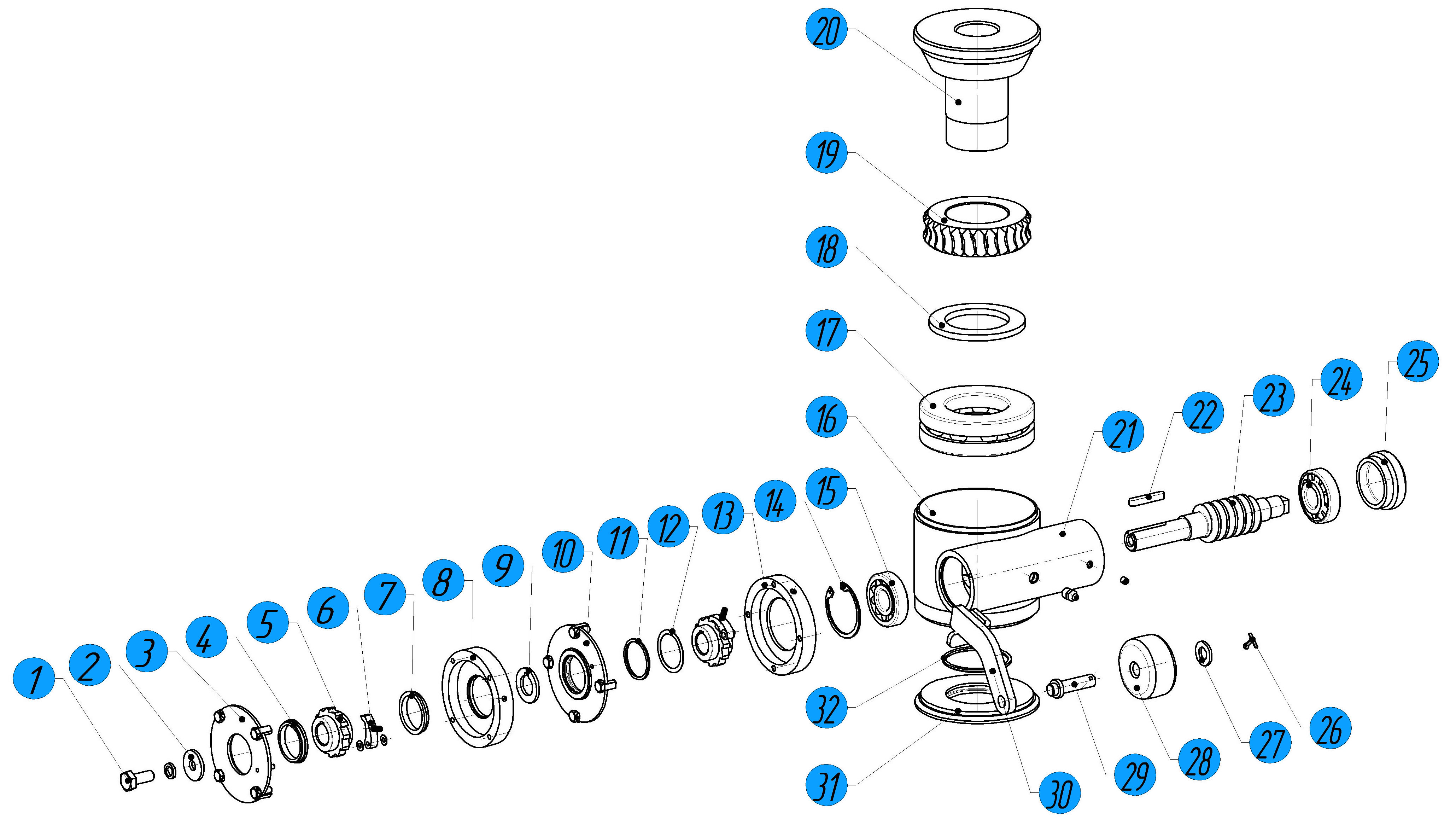

| № | Наименование | № | Наименование | № | Наименование | № | Наименование |
|---|---|---|---|---|---|---|---|
| 1 | Болт | 9 | Шайба | 17 | Подшипник | 25 | Гайка |
| 2 | Шайба | 10 | Крышка | 18 | Кольцо | 26 | Шплинт |
| 3 | Крышка | 11 | Кольцо | 19 | Колесо червячное | 27 | Шайба |
| 4 | Втулка | 12 | Кольцо | 20 | Крышка | 28 | Ролик |
| 5 | Храповик | 13 | Фланец | 21 | Втулка | 29 | Ось |
| 6 | Собачка | 14 | Кольцо | 22 | Шпонка | 30 | Рычаг |
| 7 | Втулка | 15 | Подшипник | 23 | Червяк | 31 | Диск |
| 8 | Корпус | 16 | Корпус | 24 | Подшипник | 32 | Кольцо |
